色中文字幕在线_久久国产一区二区三区_日精品一区二区三区_国产精品久久久久久久第一福利

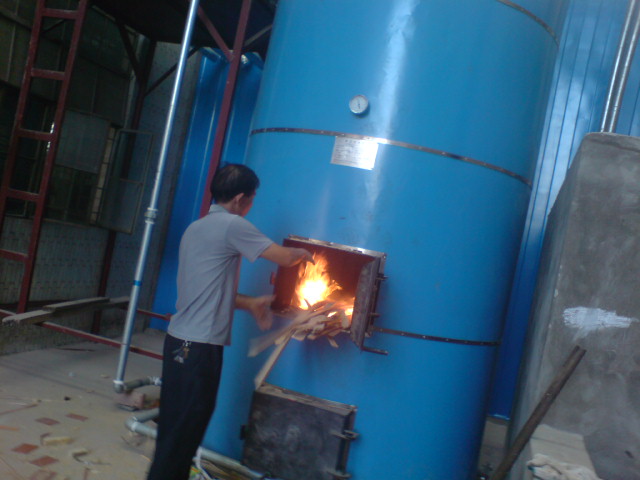

    　　　紅木木材的干燥是紅木家具制造過程中的一項重要過程。它可分為以下的步驟。 1　預熱處理 　　材堆裝窯后，在開始干燥之前，通常應進行預熱處理，目的是對木材加熱，并提高木材芯層的溫度，以便在進入干燥階段后，能加速內部水分向表面移動。對于半干材和氣干材，預熱處理還可消除鋸材在氣干過程中所產生的表面張力。對于濕材和生材，預熱處理可使含水率偏高的木材蒸發一部分水分，使初含水率趨于均勻。預熱處理還可降低纖維飽和點和降低水分的粘度，并使半氣干材和氣干材的表層毛細管舒張，從而提高水分的傳導性。 　　預熱處理可分兩步進行。首先使介質溫度升高到40—45℃，并維持半小時到1小時，使窯內設備和窯內壁及木材表面加熱，以免在高濕處理時在這些表面上產生冷凝水。然后再進行預熱處理，它主要通過噴蒸、或噴蒸與加熱相結合，使溫、濕度同時升高到所要求的介質狀態，并保持一定的時間，讓木材熱透。 　　紅木干燥是一種低溫常規干燥，它的預熱溫度應比基準第一階段的溫度高5℃；相對濕度，可控制干濕球溫度差為1—3℃，新鋸材或初含水率較高時，干濕球溫度差應偏小，即濕度偏高；半干材或氣干材，干濕球溫度差偏大，即濕度偏低。總的原則是使絕大多數木材保持既不干燥也不吸濕的情況下進行預熱。 　　預熱的時間應使木材的中心溫度不低于規定的介質溫度3℃為準，可按以下經驗方法估計，材料每厚1cm,時間維持1.3—1.5小時，冬季可再延長50%—100%。 　　預熱結束后，應將介質的溫、濕度降到基準相應階段的規定值，即進入干燥階段。 2　中間處理 　　鋸材在窯干過程的前期會產生表面張應力，嚴重時會引起表裂，而中、后期會出現表面硬化，嚴重時會造成內裂。中間處理就是在窯干過程中以消除表層張應力和表面硬化的調濕處理。即通過相對的高溫高濕處理，使木材表層充分潤濕并提高塑性，因而可消除干燥應力和解除表面硬化，同時還能使表層毛細管舒張并減緩含水率梯度，以利于繼續干燥。經中間處理后再轉入干燥時，在一定時間內，干燥速度明顯加快而不會引起木材的損傷。 　　中間處理的介質狀態，干球溫度比當時干燥階段的溫度高8-10℃，濕度按窯內介質的平衡含水率比當時階段基準的平衡含水率規定值高5%-6%來確定，或近似地控制干、濕球溫度差為2-3℃。處理的時間對紅木來說，每1cm厚，可為1.5-2小時。 　　中間處理的時機和次數，與樹種、厚度、初含水率及干燥基準的軟硬度有關。對于紅木來說，應處理3次或3次以上，可考慮在含水率45%、35%、25%、15%附近進行。 　　紅木容易發生內裂，中間處理的重點是防止后期干燥發生內裂，必須比較充分地解除表面硬化。但防止前期發生表裂，保持鋸材的完整性，對確保整個干燥過程的順利實施和確保干燥質量也是至關重要的。 　　中間處理結束后應將介質狀態降到下一階段的基準參數。 3　平衡處理 　　當鋸材的含水率達到要求的終含水率時（通過檢驗板測知），可能窯內還有一部分鋸材的含水率尚未完全達到要求，或沿鋸材厚度方向含水率分布還不均勻（即內層尚未干透）。若對干燥終含水率均勻性要求較高，須進行平衡處理，使已達到要求部分不再干燥，未達到要求部分繼續干燥，以提高整個材堆的干燥均勻度和沿厚度上含水率分布的均勻度。 　　平衡處理的介質狀態，溫度可以比基準最后階段高5—8℃，但對紅木來說，處理溫度最好不要超過基準最后階段溫度。因為此時木材表面已有相當程度的硬化，而平衡處理的相對濕度不算高，此階段是一部分木材的延續，溫度太高，容易引起木材內裂或使強度降低。平衡處理的介質濕度，按介質平衡含水率值比鋸材終含水率低2%來決定。例如，當要求鋸材干燥到終含水率10%，那么，平衡處理的介質平衡含水率應為8%。由干球溫度和平衡含水率值，便可通過查圖表獲知相對濕度或干濕球溫度差。 　　平衡處理的維持時間與初含水率狀況的不均勻程度、干燥窯的干燥均勻性、含水率檢驗板在材堆中的位置，以及樹種、厚度和干燥質量要求等諸多因素有關，不能硬性規定。應以含水率最高的樣板和窯內干燥速度較慢的部位的含水率及鋸材沿厚度上的含水率偏差都能達到要求的終含水率允許偏差的范圍內為準。若不能對這些部位和樣板進行檢測，可憑經驗，按每1cm厚度維持2—6 小時估計，并在窯干結束后進行檢驗，以便修正。 4　終了處理 　　鋸材干燥到所要求的終含水率并經過平衡處理之后，無論沿橫斷面（厚度方向）的含水率是否均勻，其內部都會有不同程度的殘余干燥應力存在。為了消除這種應力所進行的調濕處理叫做終了處理。對于要求干燥質量為一、二、三級材的鋸材，必須進行終了調濕處理。 　　終了處理的介質狀態：溫度比基準最后階段高5—8℃，或保持平衡處理時的溫度，濕度按介質狀態的平衡含水率比鋸材終含水率高4%決定。例如，當要求鋸材終含水率為10%時，終了處理介質的平衡含水率應為14%，再由溫度和平衡含水率查平衡含水率圖表得知相對濕度或干濕球溫度差。假定終了處理的溫度為70℃，則該例終了處理的干濕球溫度差為3℃。因此，終了處理的介質濕度，也可近似地采用干濕球溫度差為3℃。 　　終了處理維持的時間與樹種、厚度、基準軟硬程度、有無中間處理和平衡處理，以及干燥質量要求等因素有關，對紅木來說，每1cm厚可處理2—5小時，板材越厚，處理的時間越長。
