| 中 文 名：甘巴豆
拉 丁 名：Koompassia spp. Koompassia malaccensis
國外名稱：Kempas
中文科名：豆科
英文科名：Leguminosae
中文貿(mào)易名：康帕斯
英文貿(mào)易名：KempasEmpasImpasMengeris
不規(guī)范名：金不換、黃花梨、南洋紅木、鋼柏木 紅菠蘿格 、門格

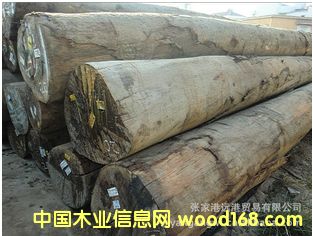

樹木及分布大喬木，具大板根；樹高33-35m或以上；枝下高25-27m； 胸徑300-400cm。產(chǎn)于馬來西亞、印度尼西亞及文萊等地。本屬常見的商品材有大甘巴豆及馬來甘巴豆兩類。
甘巴豆木材特征木材系散孔材。心邊材區(qū)分明顯；心材粉紅色至磚紅色，久置大氣中則轉(zhuǎn)深呈橘紅色，并具黃褐色窄條紋；邊材白色工呈淺黃色，厚約50cm。木材有光澤，無特殊氣味和滋味；紋理交錯(cuò)；結(jié)構(gòu)粗，均勻。同心式內(nèi)含韌皮部，多在解鋸時(shí)被丟棄。脆心材有時(shí)可見。
木材性質(zhì)干縮小，全干干縮率：弦向7.4%；徑向6.0%；氣干干縮率：弦向3.0%；徑向2%。木材重至甚重；基本密度0.71g/cm3，氣干密度0.85-0.93g/cm3)；強(qiáng)度高至甚高，順紋抗壓強(qiáng)度66-72MPa，抗彎強(qiáng)度122-133 MPa，抗彎彈性模量18.6-20.9 GPa。釘釘性能尚好，但需先鉆孔以防劈裂。耐腐，不抗白蟻和蠹蟲危害；心材防腐劑浸注容易。干燥稍快，由于徑弦向收縮差異小，沒有大的缺陷發(fā)生；據(jù)報(bào)道，有時(shí)也因非正常帶狀組織對(duì)干燥速度的要求不同而引起劈裂。加工較難，因木材重硬，鋸解時(shí)需較大動(dòng)力。刨切容易，切面光潔(需用膩?zhàn)犹钇?；紋理交錯(cuò)，刨切角宜降至20度以下。旋切性能欠佳；砂光、打蠟和涂飾性均好。硬石狀非正常的條狀組織(沿紋理長約1m，徑向?qū)捈s6mm，弦向?qū)捈s10 mm)可使木材強(qiáng)度降低和干燥缺陷增加。具微酸性，略腐蝕金屬；遇鐵易呈黑色，以使用專用的釘子為宜。[1] 甘巴豆木材用途木材重至甚重、質(zhì)硬，強(qiáng)度高至甚高，適宜制作地板。經(jīng)防腐處理后，適宜制作作碼頭、橋梁、礦柱、枕木、電桿等；不暴露的情況下，未經(jīng)防腐處理也可用于梁、柱、椽子、擱柵等建筑用材。
|
